Про Центр:

Центр створено у ФТІНТ ім. Б. І. Вєркіна НАН України в межах реалізації науково‑технічного (інфраструктурного) проєкту «Центр колективного користування кріогенними рідинами ім. Л. В. Шубнікова», що фінансується за рахунок зовнішнього інструменту допомоги Європейського Союзу для виконання зобов’язань України у Рамковій програмі Європейського Союзу з наукових досліджень та інновацій «Горизонт 2020» (згідно з договором № PC/59-2024 від 30.09.2024 з Міністерством освіти і науки України). Проєктом передбачено створення регіональної інфраструктури для забезпечення рідким азотом і гелієм як унікального низькотемпературного обладнання Інституту (включно з об’єктами національного надбання), так і наукових та медичних установ Харкова і Харківської області. Діяльність Центру спрямована на комплексне вирішення актуальної проблеми доступу до кріогенних рідин у регіоні та має стратегічне значення для подальшого розвитку наукової інфраструктури і низькотемпературних квантових технологій в Україні.

Устаткування:

Основне обладнання, на якому грунтується діяльність Центру

Унікальне в Україні обладнання для скраплення рідкого азоту — StirLIN-8 відомої нідерландської фірми Stirling Cryogenics & Refrigeration BV (раніше входило до Центру колективного користування приладом «Скраплений азот»), скраплювач газоподібного гелію фірми Quantum Technology Corp. (Q1.1-LHe-20-ID-150-SLS-VD-UPS Quantum) та очищувач гелію Q16.1-QPure-CH-15 QuantumPure™.

Технічні характеристики:

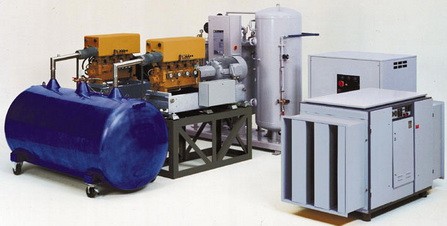

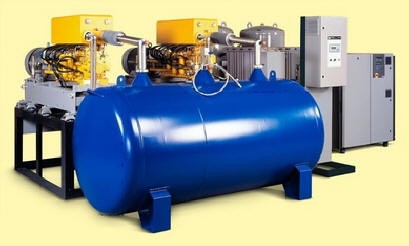

  • Скраплювач рідкого азоту StirLIN-8
  • Продуктивність — 89 літрів скрапленого азоту в годину
  • Чистота продукту — 99% азот
  • Обслуговування — кожні 6000 робочих годин
  • Споживана потужність — 126 кВт
  • Необхідна займана площа — 8.7*5.8 м, висота 4 м
  • Maca нетто — 9000 кг
  • Навколишня температура — до +45°C
  • Припустима вологість середовища — до 95%
  • Накопичувальний резервуар — 2000 л
  • Тиск y резервуарі — 0.4-5 bar
  • Рівень шуму — 74 дБ

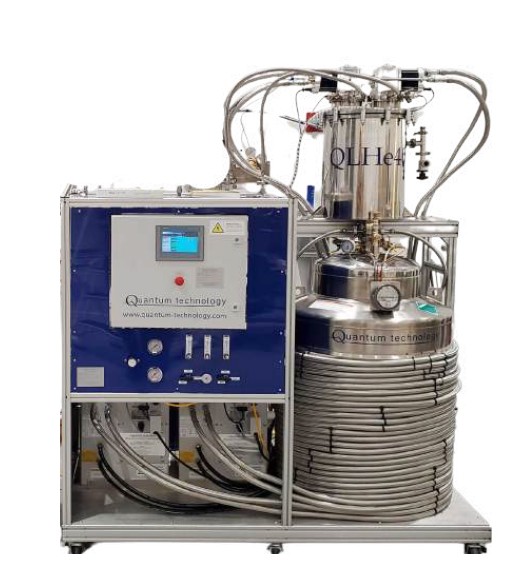

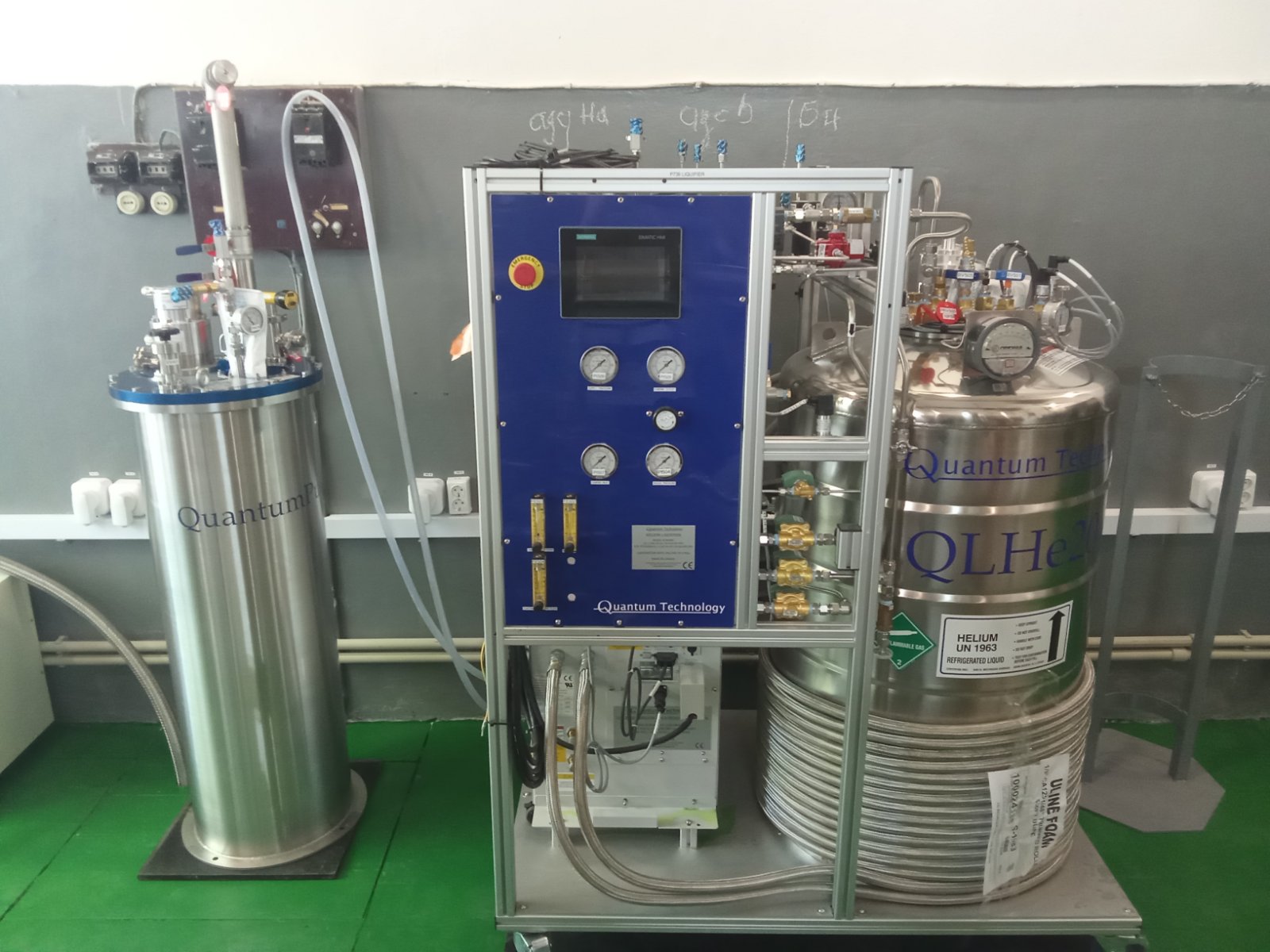

Скраплювач газоподібного гелію фірми Quantum Technology Corp.
(Q1.1-LHe-20-ID-150-SLS-VD-UPS Quantum)

Скраплення гелію — це складний процес, оскільки гелій має найнижчу температуру кипіння серед усіх відомих речовин (4.2 K). Модель фірми Quantum Technology Corp. із продуктивністю 20 літрів на добу здійснює скраплення гелію шляхом стиснення газу компресором з подальшим різким розширенням, під час якого газ виконує роботу і втрачає енергію. Цей процес, відомий як ефект Джоуля—Томсона, спричиняє падіння температури газу до критичних 4.2 K. В установці Q1.1-LHe-20-ID-150-SLS-VD-UPS Quantum цей цикл багаторазово повторюється, доки тепло не буде повністю відведене і газ не перетвориться на рідину. Для забезпечення безперебійної роботи скраплювача система також оснащена очищувачем QuantumPure™.

Технічні характеристики:

  • Скраплювач гелію — Q1.1-LHe-20-ID-150-SLS-VD-UPS Quantum
  • Збірочний номер скраплювача — Q1.1LHe20-ID-150-AR-SLS-VD-UPS
  • Рік — 2025
  • Серійний номер — P7362025-LHe20-ID-150-AR-SLS-VD-UPS
  • Виробнича потужність скраплення — 20 л/день
  • Внутрішній накопичувач — 150 л (сосуд Дьюара)
  • Maca Дьюара (порожній) — 275 фунтів (124.74 кг)
  • Maca вузла колектора скраплювача (приблизно) — 1080 фунтів (489.88 кг)
  • Компресорний вузол — Q9.1QCLHe-WC
  • Водяне охолодження — так
  • Електропостачання компресора ХГ — 400 B, 3 фази, 50 Гц, 13 A
  • Діапазон температур навколишнього середовища — від 7 до 38 °C
  • Maca компресора — 260 фунтів (117.93 кг)
  • Стандарти — CE
  • Вимірювач чистоти гелію — Q11.1PureA-BGA-IT (роздільна здатність 99.999%)
  • Рівень шуму на відстані 1 метра — 63 дБ

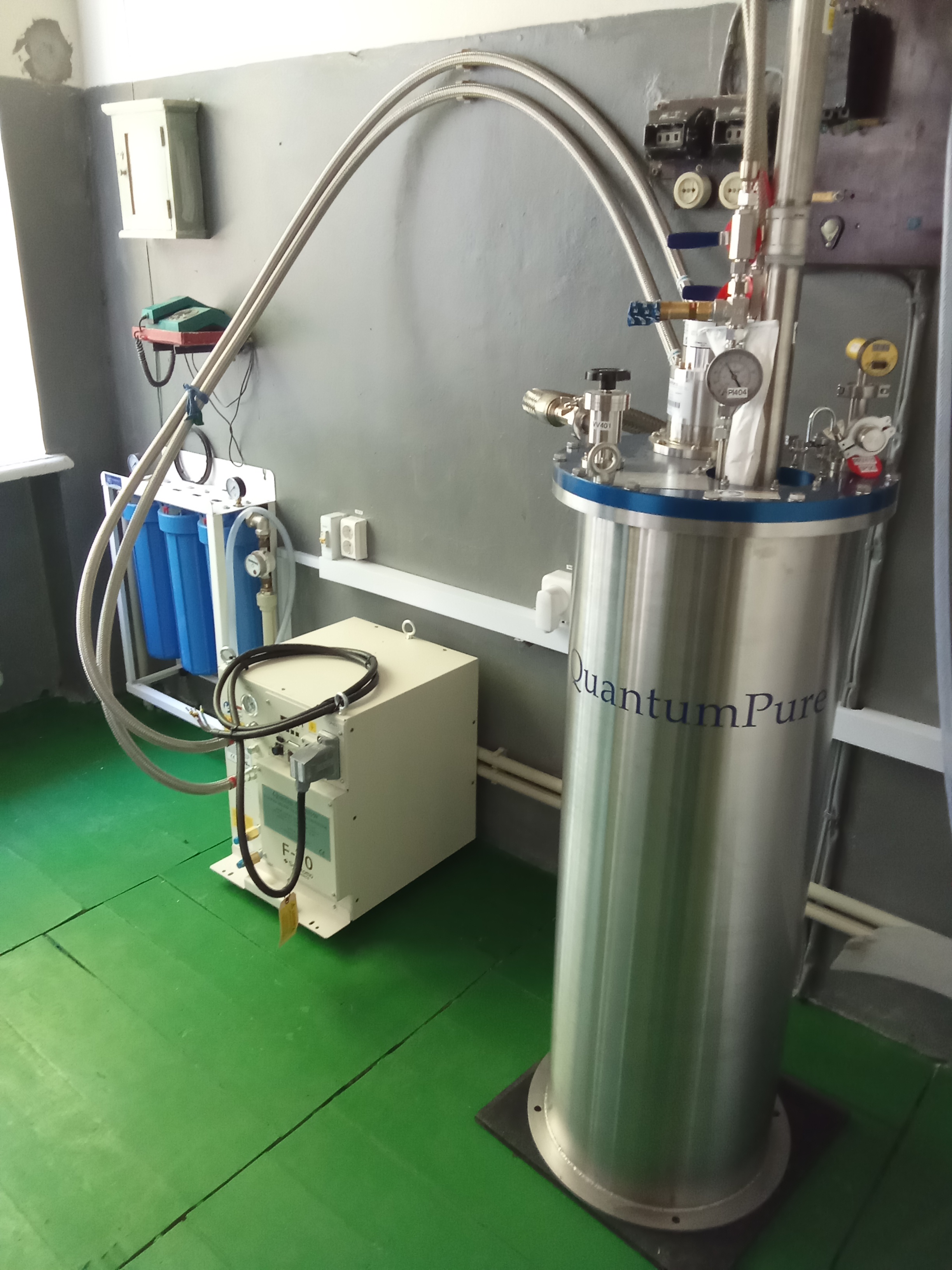

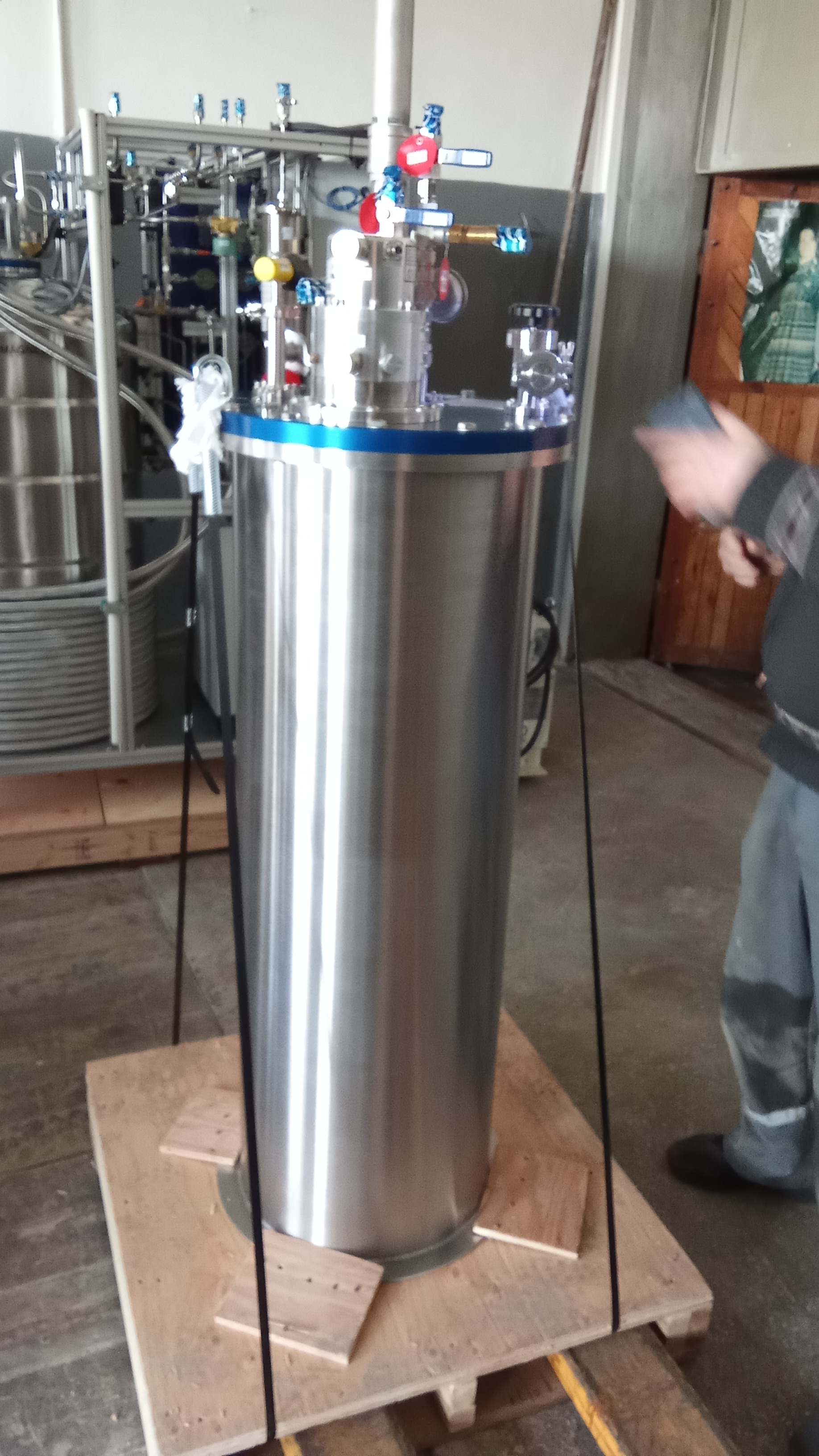

Очищувач гелію — Q16.1- QPure-CH-15 QuantumPure™

Очищувач гелію QPure-CH-15 QuantumPure™ також виробляється канадською компанією Quantum Technology Corp. Це обладнання призначене для видалення домішок із газоподібного гелію перед його зрідженням. Очищувач використовує принцип кріогенної адсорбції, пропускаючи забруднений гелій через активоване вугілля або молекулярні сита при температурах близько 77 K (рідкий азот). За такої температури всі сторонні гази замерзають або міцно адсорбуються на поверхні сорбенту, тоді як чистий гелій залишається газоподібним і проходить далі до скраплювача.

Технічні характеристики:

  • Збірочний номер очищувача — Q16.1QPure-CH-15
  • Чистота гелію на виході — +99.999% He
  • Максимально допустимий робочий тиск — 15 psig (1 атм)
  • Діапазон температур навколишнього середовища — від 4 до 40°C
  • Компресорний вузол — Q9.1CHCOMP-WC
  • Кількість компресорів (збірка очищувача) — 1
  • Водяне охолодження — так
  • Потужність — 6.5 кВт
  • Електропостачання компресора ХГ — 400 B, 3 фази, 50 Гц, 13 A

Порядок оформлення заявок

Наукові установи та організації НАН України (замовник), у яких виникла потреба в проведенні наукових досліджень із використанням кріогенних рідин, подають у письмовому вигляді на ім’я директора ФТІНТ ім. Б. І. Вєркіна НАН України (виконавець) лист‑клопотання (заявку) щодо необхідних робіт та бажаних строків їх виконання.

Контакти

Керівник Центру колективного користування кріогенними рідинами ім. Л.B. Шубнікова:

Т.В.О. заступника директора з наукової роботи ФТІНТ ім. Б. І. Вєркіна НАН України

к.ф.-м.н. Микола ВІННІКОВ

Телефон: +(38)-057-343-14-00

Email: vinnikov@ilt.kharkov.ua

ФТІНТ ім. Б.I. Вєркіна HAH України

Проспект Науки, 47, Харків, 61103, Україна
